Подробная инструкция — как правильно поставить прокладку карбюратора на ВАЗ 2109 без помощи специалиста

Прокладка карбюратора — это важный элемент, который обеспечивает герметичность соединения между карбюратором и впускным коллектором автомобиля ВАЗ 2109. Если прокладка повреждена или изношена, это может привести к утечкам воздуха или топлива, что негативно сказывается на работе двигателя.

Для замены прокладки карбюратора ВАЗ 2109 необходимо выполнить несколько простых шагов. Во-первых, необходимо отключить аккумулятор и снять крышку воздушного фильтра. Затем нужно отсоединить шланги и электропроводку, которые связывают карбюратор с остальными элементами системы питания двигателя.

Следующим шагом является откручивание крепежных болтов, которые фиксируют карбюратор на впускном коллекторе. После этого можно снять сам карбюратор и проверить состояние старой прокладки. Если она повреждена или изношена, ее необходимо заменить новой.

При установке новой прокладки следует убедиться, что она правильно расположена и плотно прилегает к поверхностям соединения. Затем следует установить карбюратор на впускной коллектор и затянуть крепежные болты. После этого нужно подсоединить шланги и электропроводку, и установить крышку воздушного фильтра. В конце следует подключить аккумулятор, чтобы автомобиль снова заработал.

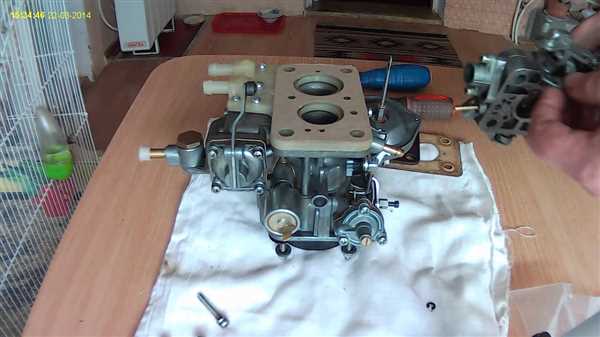

Подготовка к замене прокладки карбюратора

Шаг 1: Подготовка инструментов и материалов

Перед началом работы подготовьте все необходимые инструменты и материалы. Вам понадобятся:

Набор ключей	Отвертки	Домкрат	Прокладка карбюратора
Пробник	Канистра для слива топлива	Набор для удаления узлов	Герметик

Шаг 2: Подготовка автомобиля

Прежде чем приступить к замене прокладки карбюратора, необходимо подготовить автомобиль:

• Поставьте автомобиль на ровную и устойчивую поверхность.
• Откройте капот и зафиксируйте его в открытом положении.
• Отключите проводку аккумулятора, чтобы избежать случайного короткого замыкания.

После выполнения этих действий автомобиль будет готов к замене прокладки карбюратора ВАЗ 2109.

Необходимые инструменты для работы

Для успешной установки прокладки карбюратора ВАЗ 2109 вам потребуется следующий инструментарий:

• Маленький отвертка
• Удлинитель для отвертки
• Набор гаечных ключей
• Шестигранник
• Набор торцевых головок
• Набор инструментов для работы с трубопроводами
• Монтажный ключ
• Набор изоляционной ленты
• Воронка

Убедитесь, что все инструменты находятся в хорошем состоянии и соответствуют требованиям для работы с автомобилем ВАЗ 2109. При необходимости, приобретите недостающие инструменты перед началом работ.

Снятие карбюратора с автомобиля

Перед тем как приступить к установке прокладки карбюратора ВАЗ 2109, необходимо снять сам карбюратор с автомобиля. Это потребует выполнения следующих шагов:

Шаг 1: Отключение питания карбюратора

Перед снятием карбюратора с автомобиля необходимо отключить питание карбюратора. Для этого отсоедините клемму отрицательного полюса аккумуляторной батареи.

Шаг 2: Отсоединение трубопроводов и проводов

Отсоедините все трубопроводы и провода, связанные с карбюратором. Не забудьте отметить их положение или сделать фотографии, чтобы затем правильно установить их на новый карбюратор.

Примечание: Перед отсоединением трубопроводов рекомендуется отвернуть штуцер для слива топлива, чтобы избежать его проливания при снятии карбюратора.

Шаг 3: Снятие крепежных болтов

С помощью подходящего инструмента отверните крепежные болты, которыми карбюратор прикреплен к впускному коллектору. Обычно это 4-6 болтов.

Шаг 4: Снятие карбюратора

После отворачивания крепежных болтов, аккуратно снимите карбюратор с впускного коллектора автомобиля. Обратите внимание на положение уплотнительной прокладки, чтобы затем правильно установить новую прокладку.

Теперь карбюратор готов к тому, чтобы на него была поставлена новая прокладка. Этот процесс подробно описан в соответствующем разделе статьи.

Демонтаж старой прокладки

Перед началом демонтажа прокладки необходимо подготовить рабочую область, очистив ее от грязи и посторонних предметов. Для работы потребуются следующие инструменты: отвертка, ключи, тряпки или салфетки.

1. Отключите провод аккумулятора от клеммы «минус», чтобы исключить возможность возникновения короткого замыкания.

2. Отсоедините шланги, подключенные к карбюратору, с помощью соответствующего ключа или отвертки.

3. Снимите воздушный фильтр и отсоедините его от карбюратора.

4. Ослабьте крепления, держащие карбюратор на месте, с помощью подходящего ключа.

5. Снимите карбюратор и выньте старую прокладку. Убедитесь, что все остатки прокладки удалены и поверхность карбюратора чиста.

6. Обработайте поверхность карбюратора специальным средством для удаления остатков прокладки или герметика. Протрите его салфеткой или тряпкой, чтобы оставить поверхность сухой.

Теперь вы готовы установить новую прокладку и продолжить процесс монтажа карбюратора.

Очистка поверхности перед установкой новой прокладки

Перед установкой новой прокладки карбюратора ВАЗ 2109 необходимо тщательно очистить поверхность, на которую она будет нанесена. Это позволяет обеспечить герметичность соединения и предотвратить утечку топлива.

Для начала следует удалить остатки старой прокладки. Они могут находиться как на карбюраторе, так и на поверхности двигателя. Чтобы снять старую прокладку, можно воспользоваться отверткой или другим плоским инструментом. Важно не повредить поверхность при снятии прокладки, чтобы не создавать дополнительных проблем.

После удаления старой прокладки следует очистить поверхность от остатков клея или герметика с помощью пластиковой лопатки или другого инструмента. Не рекомендуется использовать острый металлический инструмент, чтобы не поцарапать поверхность.

Очистку можно осуществить с помощью растворителя или специального средства для удаления клея и герметика. Небольшое количество растворителя наносится на мягкую тряпочку, которой аккуратно протирают поверхность. При этом рекомендуется следить, чтобы растворитель не попал на детали карбюратора или в двигатель.

После удаления остатков старой прокладки и очистки поверхности необходимо проверить ее на наличие неровностей или повреждений. Если обнаружены дефекты, рекомендуется устранить их, например, с помощью наждачной бумаги или ножа с тонким лезвием.

Завершающим этапом подготовки поверхности перед установкой новой прокладки является ее обезжиривание. Для этого рекомендуется использовать специальный обезжириватель или изопропиловый спирт. Они наносятся на мягкую тряпочку, которой протирают поверхность до полного удаления жира и грязи.

После выполнения всех этих шагов поверхность готова к установке новой прокладки карбюратора ВАЗ 2109. Важно выполнять все работы аккуратно и тщательно, чтобы обеспечить надежность и долговечность герметичного соединения.

Установка новой прокладки карбюратора

При замене карбюратора на ВАЗ 2109 необходимо установить новую прокладку для обеспечения герметичности соединений и предотвращения утечек топлива.

Шаг 1: Подготовка

Перед началом работы отключите питание автомобиля и дайте карбюратору остыть. Также убедитесь, что у вас есть новая прокладка карбюратора, а также необходимые инструменты: гаечный ключ, отвёртки, плоскогубцы и т.д.

Шаг 2: Разборка карбюратора

Постепенно отверните крепёжные гайки, удерживающие карбюратор на месте. Отсоедините тросик ускорителя, вакуумные шланги и электрические разъёмы. После этого снимите карбюратор с автомобиля.

Проверьте состояние прокладки, которую снимаете. Если она повреждена или выглядит изношенной, рекомендуется заменить её новой.

Шаг 3: Установка новой прокладки

Перед установкой новой прокладки тщательно очистите поверхность карбюратора. Убедитесь, что на ней нет никаких загрязнений или остатков старой прокладки.

Возьмите новую прокладку и аккуратно разместите её на месте старой. Убедитесь, что все отверстия на прокладке соответствуют отверстиям на карбюраторе.

После того, как прокладка установлена правильно, аккуратно укрепите карбюратор на месте, затягивая крепёжные гайки.

Шаг 4: Подключение

Подсоедините тросик ускорителя, вакуумные шланги и электрические разъёмы обратно к карбюратору. Убедитесь, что все соединения плотно затянуты и не имеют зазоров.

Шаг 5: Проверка

Включите питание автомобиля и проверьте, нет ли утечек топлива после установки новой прокладки карбюратора. Если обнаружена утечка, проверьте и поправьте установку прокладки или замените её на новую.

Теперь ваш карбюратор на ВАЗ 2109 готов к работе с новой прокладкой, обеспечивающей надежное соединение и предотвращающей протечки топлива.

Выравнивание и фиксация новой прокладки на месте

После того, как старая прокладка карбюратора ВАЗ 2109 была удалена, необходимо правильно установить новую прокладку на свое место. Это важный шаг, который обеспечит герметичность карбюратора и предотвратит протечки.

Шаг 1: Проверьте состояние поверхности карбюратора

Перед тем, как установить новую прокладку, необходимо внимательно осмотреть поверхность карбюратора. Убедитесь, что на ней нет повреждений, трещин или неровностей. Если вы обнаружили какие-либо дефекты, рекомендуется устранить их перед установкой новой прокладки.

Шаг 2: Расположите новую прокладку на карбюраторе

Возьмите новую прокладку и аккуратно разместите ее на поверхности карбюратора. Убедитесь, что отверстия в прокладке совпадают с отверстиями в карбюраторе. Прокладка должна плотно прилегать к поверхности без зазоров.

Шаг 3: Используйте крепежные элементы для фиксации прокладки

Чтобы надежно закрепить новую прокладку на месте, воспользуйтесь крепежными элементами, предоставляемыми в комплекте с карбюратором. Аккуратно протяните болты или зажимы через отверстия в прокладке и затяните их до упора. Убедитесь, что прокладка надежно закреплена и не сдвигается при нажатии.

Важно:	Не затягивайте болты или зажимы слишком сильно, так как это может привести к деформации прокладки или повреждению карбюратора. Следуйте рекомендуемым указаниям производителя по затяжке крепежных элементов.

После того, как новая прокладка карбюратора ВАЗ 2109 была выравнена и закреплена, можно продолжать сборку и установку карбюратора обратно на автомобиль.

Установка карбюратора на автомобиль

Перед началом установки карбюратора необходимо правильно подготовить автомобиль. Важно убедиться, что старый карбюратор снят и поверхность крепления очищена от следов старой прокладки.

Далее следует проверить состояние новой прокладки карбюратора и убедиться, что она соответствует модели и марке автомобиля.

После этого карбюратор устанавливается на свое место. Важно убедиться, что карбюратор плотно прилегает к поверхности крепления и не вызывает люфтов. При необходимости можно использовать установочную прокладку или прокладочный силикон для обеспечения герметичности.

Затягивание болтов крепления карбюратора следует выполнять последовательно и равномерно, чтобы не допустить перекосов и деформаций. Степень затяжки болтов должна быть оптимальной, чтобы избежать повреждения крепежных элементов и деформацию карбюратора.

После установки карбюратора важно проверить его работу, настройку и подачу топлива. Рекомендуется провести тестовую поездку и обратить внимание на плавность и отзывчивость двигателя.

Если в процессе эксплуатации автомобиля возникают проблемы с карбюратором, необходимо обратиться к специалистам для проведения диагностики и ремонта.

Затяжка крепежных болтов карбюратора

Прежде чем приступить к затяжке болтов, необходимо убедиться, что карбюратор и поверхность блока цилиндров абсолютно чисты. Удалите остатки прокладки и обработайте поверхности специальным средством для очистки.

Для затяжки крепежных болтов следуйте указаниям:

1. Последовательность затяжки болтов

Карбюратор ВАЗ 2109 имеет несколько крепежных болтов, которые необходимо затянуть в определенной последовательности. Используйте специальную схему затяжки, которая обычно предоставляется производителем карбюратора или прокладки.

Обычно, затяжка болтов начинается с центрального болта, а затем продолжается по спирали в направлении к углам карбюратора. Убедитесь, что затягиваете болты с одинаковым усилием, чтобы избежать деформации карбюратора или прокладки.

2. Предельный момент затяжки

Не затягивайте болты карбюратора слишком сильно, чтобы не повредить резьбу или карбюратор. Используйте динамометрический ключ для контроля момента затяжки и установите предельное значение, указанное в технической документации.

Обычно, момент затяжки болтов карбюратора составляет около 1,5-2,5 Н·м. Убедитесь, что вы не превышаете указанное значение, чтобы не повредить карбюратор или прокладку.

Болт	Момент затяжки (Н·м)
Центральный болт	2,0
Угловые болты	1,5

Следуйте указанной схеме затяжки и моменту затяжки, чтобы обеспечить правильное крепление карбюратора и прокладки на ВАЗ 2109. Это поможет предотвратить возможные утечки и проблемы с топливной системой автомобиля.

Проверка и настройка карбюратора после установки новой прокладки

После установки новой прокладки карбюратора необходимо проверить и настроить его для оптимальной работы автомобиля. В этом разделе рассмотрим основные шаги проверки и настройки карбюратора ВАЗ 2109.

1. Проверка уровня топлива в поплавковой камере

Первым шагом необходимо проверить уровень топлива в поплавковой камере карбюратора. Для этого аккуратно снимите пробку прокладки и проверьте, находится ли топливо на уровне прокладки. Если уровень топлива ниже прокладки, необходимо подравнять его, добавив или слегка откачав топливо через отверстие в поплавковой камере.

2. Настройка холостого хода

Далее следует настроить холостой ход карбюратора. Для этого запустите двигатель и дайте ему прогреться до нормальной рабочей температуры. Затем аккуратно откройте крышку корпуса карбюратора и наблюдайте за холостым ходом. В случае необходимости, используйте винт настройки холостого хода для достижения плавной и устойчивой работы двигателя на холостых оборотах.

3. Проверка смеси воздуха и топлива

Для оптимальной работы двигателя необходимо проверить и настроить смесь воздуха и топлива. Одним из способов это сделать является настройка винта подачи воздуха. Вращая винт, можно изменить количество поступающего воздуха и, следовательно, смесь. Рекомендуется настроить смесь таким образом, чтобы двигатель работал плавно и не испускал черный дым при ускорении.

4. Проверка и настройка дроссельной заслонки

После настройки смеси воздуха и топлива необходимо проверить и настроить дроссельную заслонку карбюратора. Проверьте свободное перемещение дроссельной заслонки при нажатии на педаль акселератора. В случае необходимости, можно отрегулировать ход педали акселератора или чистоту поверхности дроссельной заслонки для более точного управления подачей топлива.

После выполнения всех вышеперечисленных шагов проверки и настройки, рекомендуется провести тест-драйв и проверить работу двигателя на разных оборотах и скоростях. Если по-прежнему возникают проблемы с работой карбюратора, рекомендуется обратиться к специалисту для диагностики и ремонта.

Проверка наличия утечек и подгонка прокладки

После установки новой прокладки карбюратора необходимо проверить наличие возможных утечек. Для этого рекомендуется использовать специальные аэрозольные средства, которые позволяют обнаружить даже самые маленькие трещины или проколы. Такие средства можно приобрести в автомагазине.

Чтобы проверить наличие утечек, необходимо равномерно нанести аэрозольное средство на прокладку карбюратора и детали, на которых она устанавливается. Затем следует ожидать некоторое время, чтобы дать средству высохнуть и реагировать на утечки. Если на прокладке или деталях, покрытых средством, появятся пузырьки или пятна, это будет свидетельствовать о наличии утечки и неплотном прилегании прокладки. В этом случае необходимо повторно установить прокладку, убедившись в ее правильных размерах и состоянии.

При подгонке прокладки необходимо убедиться, что она плотно прилегает ко всем контактным поверхностям. Для этого можно использовать специальное пластиковое или металлическое кольцо, которое поможет равномерно распределить нагрузку и обеспечит плотное прилегание.

Также следует обратить внимание на состояние поверхности, на которую устанавливается прокладка. Если она имеет глубокие царапины или неровности, необходимо удалить их с помощью наждачной бумаги или шлифовального инструмента. Это поможет обеспечить лучшее прилегание прокладки и предотвратить возможные утечки.

Настройка холостого хода и состава смеси

ВАЗ 2109 оснащен карбюратором, который отвечает за подачу топлива в двигатель. Для эффективной работы двигателя и сохранения экономичности расхода топлива необходимо правильно настроить холостой ход и состав смеси.

Подготовка к настройке

Перед началом настройки необходимо убедиться в исправности карбюратора и его основных элементов, таких как поплавковая камера, игольчатый клапан и форсунки. Также убедитесь в отсутствии протечек топлива.

Настройка холостого хода

1. Заведите двигатель и дайте ему прогреться до рабочей температуры.
2. Остановите двигатель и обнаружьте в воздушном фильтре отверстие, которое отвечает за регулирование количества подаваемого воздуха.
3. Настройте холостой ход, поворачивая винт регулировки воздушного отверстия по часовой стрелке для повышения холостого хода или против часовой стрелки для снижения.
4. Повторите эту операцию несколько раз, пока не достигнете стабильной работы двигателя на холостом ходу.

Настройка состава смеси

1. После настройки холостого хода необходимо проверить состав смеси.
2. Измените положение игольчатого клапана, поворачивая его по или против часовой стрелки, для изменения количества подаваемого топлива.
3. Заведите двигатель и прокрутите игольчатый клапан, пока не достигнете наибольшей оборотов двигателя.
4. Поворачивайте игольчатый клапан в обратную сторону, пока не достигнете наибольшей стабильности оборотов двигателя.
5. Слегка измените положение игольчатого клапана, чтобы достигнуть оптимального баланса между мощностью и экономичностью двигателя.

После настройки холостого хода и состава смеси необходимо протестировать автомобиль на дороге и убедиться в его правильной работе. При необходимости повторите настройку.
