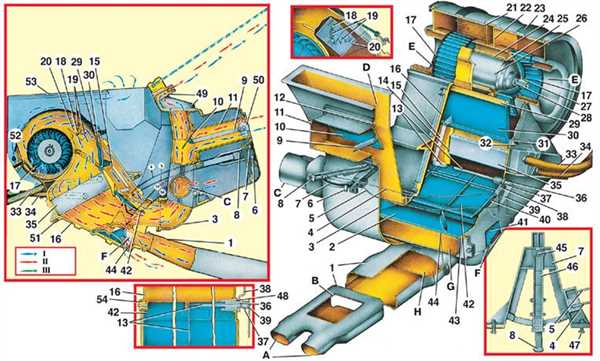

Шема печки ВАЗ 2110 старого образца — подробное руководство по ремонту и обслуживанию

Печка ВАЗ 2110 старого образца – это система обогрева салона автомобиля, которая выполняет важную функцию в холодное время года. Она позволяет создавать комфортную температуру внутри автомобиля, особенно в зимний период, когда на улице стоят сильные морозы. Шема печки ВАЗ 2110 может быть незнакомой для многих автолюбителей, поэтому важно разобраться в ее основных деталях и функциях.

Основной элемент печки ВАЗ 2110 – это радиатор отопителя, который подключается к системе охлаждения двигателя автомобиля. Радиатор отопителя представляет собой медный или алюминиевый блок, внутри которого проходит охлаждаемая жидкость. За счет циркуляции охлажденной жидкости через радиатор отопителя, который находится в салоне автомобиля, происходит нагрев воздуха, который поступает в салон.

Другой важной деталью печки ВАЗ 2110 является вентиляционный блок, который отвечает за распределение нагретого воздуха по салону автомобиля. Вентиляционный блок представляет собой систему каналов и заслонок, которые регулируют направление потока воздуха. Заслонки могут быть установлены в различные положения, позволяя регулировать скорость и направление потока воздуха.

Термостат – это элемент печки ВАЗ 2110, который контролирует температуру нагревания воздуха. Термостат открывает и закрывает путь горячей охлаждающей жидкости к радиатору отопителя в зависимости от температуры двигателя. Его задача – поддерживать оптимальную температуру салона автомобиля, предотвращая перегрев и недостаточное охлаждение.

Система охлаждения двигателя

Основные детали системы охлаждения:

1. Радиатор: находится спереди автомобиля и служит для охлаждения нагретой жидкости.
2. Вентилятор: помогает ускорить процесс охлаждения, запускается автоматически при достижении определенной температуры двигателя.
3. Расширительный бачок: служит для компенсации расширения и сжатия охлаждающей жидкости в системе охлаждения.
4. Термостат: контролирует температуру охлаждающей жидкости и открывает или закрывает поток воды в радиатор в зависимости от нужд двигателя.

Кроме указанных деталей, система охлаждения также включает в себя:

• Водяной насос, который перемещает охлаждающую жидкость по системе.
• Термостатический клапан, регулирующий поток охлаждающей жидкости.
• Трубопроводы для перемещения охлаждающей жидкости.

Функции системы охлаждения:

Основная функция системы охлаждения двигателя – поддерживать его работу в оптимальном тепловом режиме, не допуская перегрева. Охлаждающая жидкость циркулирует по системе, поглощает излишнюю теплоту и отводит ее от двигателя.

Кроме того, система охлаждения:

• Предотвращает образование конденсата и коррозии внутри двигателя.
• Обеспечивает равномерное распределение тепла внутри двигателя.
• Предотвращает перегрев оборудования, установленного рядом с двигателем.

Правильное функционирование системы охлаждения важно для продления срока службы двигателя и обеспечения безопасности его работы.

Воздухозаборник и фильтр

Основная функция воздухозаборника состоит в том, чтобы обеспечивать поступление достаточного количества воздуха в систему печки для нормального её функционирования. Воздух, попадая в систему, проходит через фильтр, который предназначен для удаления пыли, грязи, пыльцы и других загрязнений, которые могут находиться в притоке воздуха из внешней среды.

Фильтр является очень важной деталью в системе печки, так как его наличие и исправная работа способствуют улучшению качества воздуха в салоне автомобиля и защите печки от проникновения внешних загрязнений.

При эксплуатации автомобиля фильтр печки нужно регулярно проверять и менять в соответствии с рекомендациями производителя. Оптимальное время замены фильтра зависит от условий эксплуатации автомобиля и может варьироваться от нескольких тысяч до нескольких десятков тысяч километров.

Важно помнить, что плохая работа или отсутствие фильтра может привести к засорению печки и ухудшению системы отопления в автомобиле.

Вентиляционная решетка

Во-первых, вентиляционная решетка обеспечивает подачу свежего воздуха в салон автомобиля. Она имеет специальные отверстия, через которые проходит воздух снаружи и поступает в систему вентиляции и отопления печки. Таким образом, вентиляционная решетка позволяет поддерживать комфортный уровень воздушного обмена в салоне автомобиля, что особенно важно в условиях длительных поездок или в городском трафике.

Во-вторых, вентиляционная решетка защищает воздуховоды и другие внутренние детали системы вентиляции и отопления от проникновения пыли, грязи и посторонних предметов. Она выполняет роль фильтра, предотвращая засорение системы и обеспечивая ее бесперебойную работу.

И, наконец, вентиляционная решетка также играет эстетическую роль, придавая салону автомобиля завершенный и аккуратный вид. Ее дизайн и исполнение могут отличаться в зависимости от модели и года выпуска автомобиля, но в целом она является незаменимым элементом внешнего облика печки ВАЗ 2110 старого образца.

Важно помнить!

При эксплуатации автомобиля необходимо регулярно очищать вентиляционную решетку от пыли и грязи. Для этого можно использовать мягкую щетку или сжатый воздух. Также следует проверять состояние решетки и при необходимости заменять ее на новую. Обратите внимание на наличие разрушений или деформаций, которые могут привести к потере эффективности работы системы вентиляции и отопления.

Итак, вентиляционная решетка – это не просто декоративный элемент, но и важная компонента системы вентиляции и отопления автомобиля. Она обеспечивает подачу свежего воздуха в салон, защищает систему от проникновения грязи и выполняет эстетическую функцию. Поэтому ее состояние и работоспособность следует проверять и поддерживать в оптимальном состоянии.

Регулятор температуры

Регулятор температуры в системе печки ВАЗ 2110 старого образца отвечает за контроль и поддержание желаемой температуры в салоне автомобиля.

Основной функцией регулятора температуры является регулировка количества горячего воздуха, которое поступает в салон печки. При повороте ручки регулятора в одну или другую сторону, изменяется положение заслонки, что приводит к изменению степени ее открытия и, как следствие, к изменению температуры воздуха, поступающего в салон.

Регулятор температуры обычно расположен на панели приборов автомобиля и имеет маркировку от холодно до горячо, что позволяет водителю выбрать желаемую температуру в салоне путем поворота ручки регулятора.

Для регулировки температуры в салоне, регулятор температуры взаимодействует с другими компонентами печки, такими как вентилятор и система подачи горячего воздуха. В зависимости от положения регулятора и работоспособности других компонентов, регулятор температуры задает необходимую степень открытия заслонки и обеспечивает комфортные условия температуры в салоне автомобиля.

Теплообменник и радиатор печки

Теплообменник и радиатор печки в автомобиле ВАЗ 2110 предназначены для отвода тепла от охлаждающей жидкости двигателя и его передачи в салон автомобиля.

Радиатор печки — это устройство, в котором осуществляется охлаждение нагретой охлаждающей жидкости. Он представляет собой металлическую конструкцию с множеством тонких трубок, через которые проходит охлаждающая жидкость, и ребристой поверхностью для увеличения площади взаимодействия с воздухом. В результате процесса охлаждения, тепло отводится от охлаждающей жидкости в окружающую среду.

Теплообменник и радиатор печки имеют специальные подводы для подключения шлангов системы охлаждения. Кроме того, на радиаторе печки установлены специальные клапаны, регулирующие пропускание охлаждающей жидкости и подачу воздуха для управления температурой в салоне автомобиля.

Вентилятор и помпа

Вентилятор – это устройство, которое устанавливается на моторный отсек и отвечает за отвод горячего воздуха. Он активируется при достижении определенной температуры двигателя и начинает вращаться, создавая поток воздуха, который снижает температуру охлаждающей жидкости.

Помпа – это устройство, которое осуществляет циркуляцию охлаждающей жидкости и гарантирует плавное распределение тепла внутри системы охлаждения. Она выталкивает охлаждающую жидкость через радиатор, где она охлаждается, а затем возвращается в моторный отсек, чтобы снова охладить двигатель.

За правильное функционирование вентилятора и помпы отвечают соответствующие электрические и механические компоненты. Также они требуют регулярного обслуживания и проверки, чтобы гарантировать их надежность и эффективность. В случае неисправности или поломки вентилятора или помпы рекомендуется обратиться к профессионалам для ремонта или замены этих компонентов.

Клапан отопителя

Клапан отопителя состоит из корпуса и внутреннего механизма. Корпус клапана обычно изготавливают из пластика или металла, чтобы обеспечить его прочность и защитить внутренние детали. Внутренний механизм клапана выполняет роль заслонки, которая открывается и закрывается в зависимости от положения ручки регулятора отопителя в салоне автомобиля.

Когда ручка регулятора отопителя установлена в положение горячий воздух, клапан отопителя открывается полностью, позволяя горячему воздуху от печки поступать в салон автомобиля. Это создает комфортную температуру в салоне, особенно в холодную погоду.

Когда ручка регулятора отопителя находится в положении холодный воздух или воздух извне, клапан отопителя закрывается полностью, блокируя поток горячего воздуха в салоне. Это позволяет водителю и пассажирам получать свежий и прохладный воздух.

Важность клапана отопителя

Клапан отопителя является важной деталью системы отопления автомобиля ВАЗ 2110 старого образца. Он обеспечивает комфорт в салоне автомобиля, позволяя регулировать температуру воздуха в зависимости от потребностей водителя и пассажиров. Кроме того, клапан отопителя также служит для предотвращения перегрева салона в жаркую погоду.

Блок управления печкой

Блок управления печкой на ВАЗ 2110 старого образца включает в себя несколько основных деталей, которые обеспечивают корректную работу системы отопления автомобиля.

1. Потенциометр температуры

Потенциометр температуры является ключевым элементом блока управления печкой. Он отвечает за регулирование температуры в салоне автомобиля. При вращении ручки регулятора температуры, потенциометр изменяет сопротивление, что влияет на работу системы подачи горячего воздуха.

2. Переключатель режимов работы

Переключатель режимов работы печки позволяет выбрать один из трех режимов: Обдув стекла, Обдув ног и Обдув лица. Этот переключатель управляет работой воздушного клапана, который направляет поток воздуха в соответствующие отверстия в салоне автомобиля.

Примечание: В некоторых моделях ВАЗ 2110 старого образца переключатель режимов работы может не быть предусмотрен. В этом случае работа воздушного клапана может быть задана автоматически с помощью блока управления климат-контролем.

3. Вентилятор печки

Вентилятор печки служит для принудительной подачи воздуха в салон автомобиля. Он регулируется с помощью регулятора скорости, который позволяет выбрать один из нескольких режимов работы вентилятора — минимальный, средний или максимальный.

Используя блок управления печкой на ВАЗ 2110 старого образца, водитель может настроить и поддерживать комфортабельную температуру в салоне автомобиля в любое время года.

Электронный орган управления

В современных автомобилях ВАЗ 2110 старого образца установлен электронный орган управления печкой, который отвечает за регулировку работы системы отопления и вентиляции.

Основные компоненты электронного органа управления:

1. Термостат

Термостат представляет собой устройство, которое регулирует температуру в салоне автомобиля. Он включает и выключает подачу горячего воздуха в зависимости от заданной температуры.

2. Датчик температуры

Датчик температуры предназначен для измерения текущей температуры в салоне. Он передает данные термостату, чтобы он мог правильно регулировать работу печки.

3. Клапан управления подачей горячего воздуха

Клапан управления подачей горячего воздуха контролирует количество горячего воздуха, поступающего в салон автомобиля. Он открывается и закрывается в зависимости от команд, полученных от термостата.

Электронный орган управления позволяет автоматизировать процесс регулировки температуры в салоне автомобиля, обеспечивая комфортные условия для водителя и пассажиров.

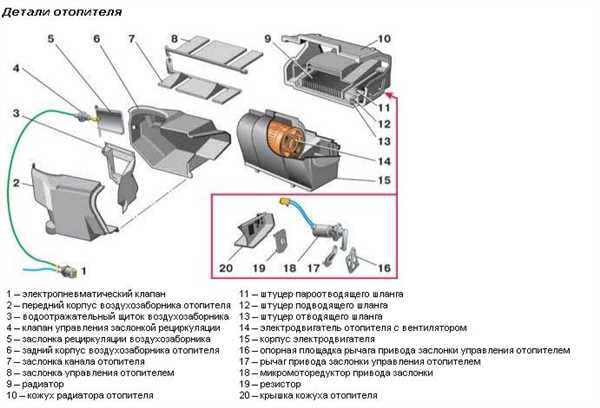

Воздуховоды и трубки

Главной функцией воздуховодов и трубок является транспортировка воздуха из внешней среды или из салона автомобиля в систему печки, а также обратная циркуляция воздуха. Это позволяет поддерживать комфортную температуру в салоне в любых погодных условиях.

Воздуховоды и трубки изготавливаются из высококачественного пластика или металла, чтобы обеспечить долгий срок службы и надежную работу системы. Они имеют различные формы и размеры, в зависимости от их места установки и функциональности.

Воздуховоды и трубки оборудованы специальными клапанами и дефлекторами, которые позволяют регулировать направление потока воздуха и его интенсивность. Это позволяет достичь оптимального распределения тепла по салону автомобиля.

Система воздуховодов и трубок в печке ВАЗ 2110 старого образца также обеспечивает подачу воздуха на стекла, чтобы предотвращать их запотевание во время дождя или снегопада. Это обеспечивает хорошую видимость и безопасность во время движения.

Панель приборов и панель управления

Название элемента	Описание	Функция
Термометр	Отображает текущую температуру воздуха в салоне автомобиля	Позволяет пользователю контролировать температуру в салоне и принимать необходимые меры для поддержания комфортных условий
Индикатор обогрева заднего стекла	Сигнализирует о работе системы обогрева заднего стекла	Показывает пользователю, что система обогрева заднего стекла активна
Переключатель режима обдува	Позволяет выбирать режим работы системы обдува (например, обдув ветрового стекла, обдув ног)	Пользователь может выбирать наиболее удобный режим обдува салона в зависимости от погодных условий и своих предпочтений
Регулятор скорости вентилятора	Позволяет регулировать скорость вентилятора системы обдува	Пользователь может выбирать оптимальную скорость вентилятора в зависимости от желаемого уровня обдува салона
Индикатор работы обдува салона	Сигнализирует о работе системы обдува салона	Показывает пользователю, что система обдува салона активна и вентилятор работает

Панель приборов и панель управления позволяют пользователю контролировать и регулировать работу системы отопления автомобиля, обеспечивая комфортные условия в салоне в любую погоду. Правильное использование панели приборов и панели управления позволит эффективно использовать печку ВАЗ 2110 и сохранить ее долгую и надежную работу.
